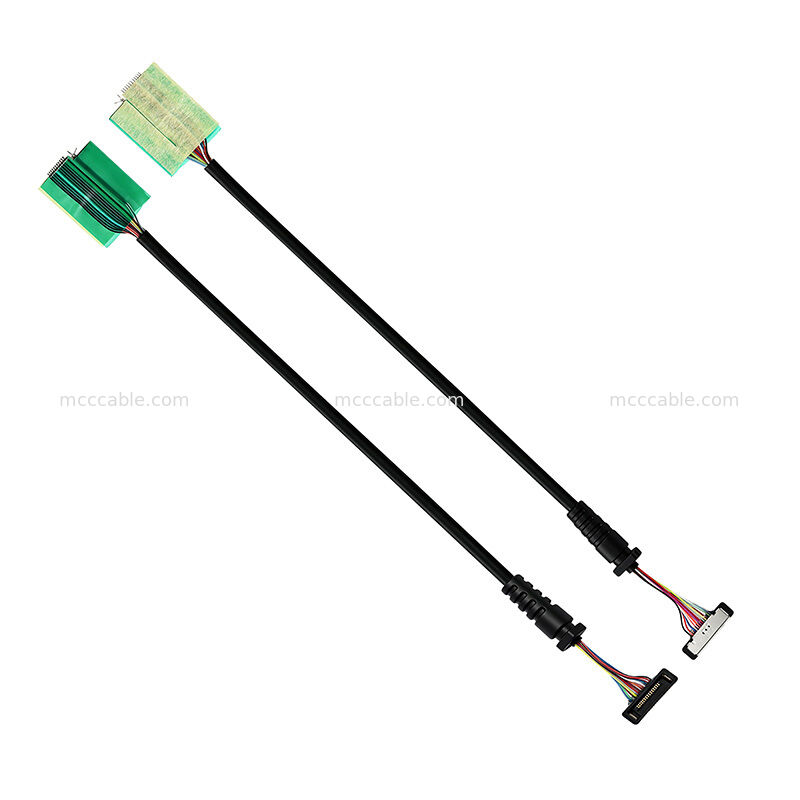

20373-R14T-06 14C Ultra İnce Mikro Koaksiyel Kablo Montajı

20373-R14T-06 14C Mikro Koaksiyel Kablo Montajı, kompakt özel bir kablo montajıdır

14 iletkenli MCC koaksiyel yapıda tasarlanmıştır. Kablo konfigürasyonu

2 × 42 AWG ve 12 × 36 AWG iletkenleri, 50Ω MCC koaksiyel

kompakt sinyal iletim uygulamaları için yapıyı birleştirir.

150 ± 5 mm bitmiş kablo uzunluğu ve 2.10 ± 0.20 mm toplam kablo çapı ile bu ultra ince mikro koaksiyel kablo montajı, kompakt kablo yönlendirmesinin ve küçük kablo profilinin önemli olduğu uygulamalar için uygundur.

20373-R14T-06 Mikro Koaksiyel Kablo Montaj Yapısı

20373-R14T-06 kablo montajı, 14C MCC koaksiyel konfigürasyonunu kullanır ve

2 × 42 AWG ve 12 × 36 AWG iletkenlerden oluşur. 42 AWG MCC koaksiyel kablolar

50Ω koaksiyel kablolar olarak belirtilirken, 36 AWG kablolar ayrı iletkenler olarak kullanılır

kablo montajı içinde.

Kablo montajı ayrıca belirtilen kablo için UV tutkalı 8806 HF RP içerir

sonlandırma işlemi.

20373-R14T-06 14C Kablo Özellikleri

Özellik

Detaylar

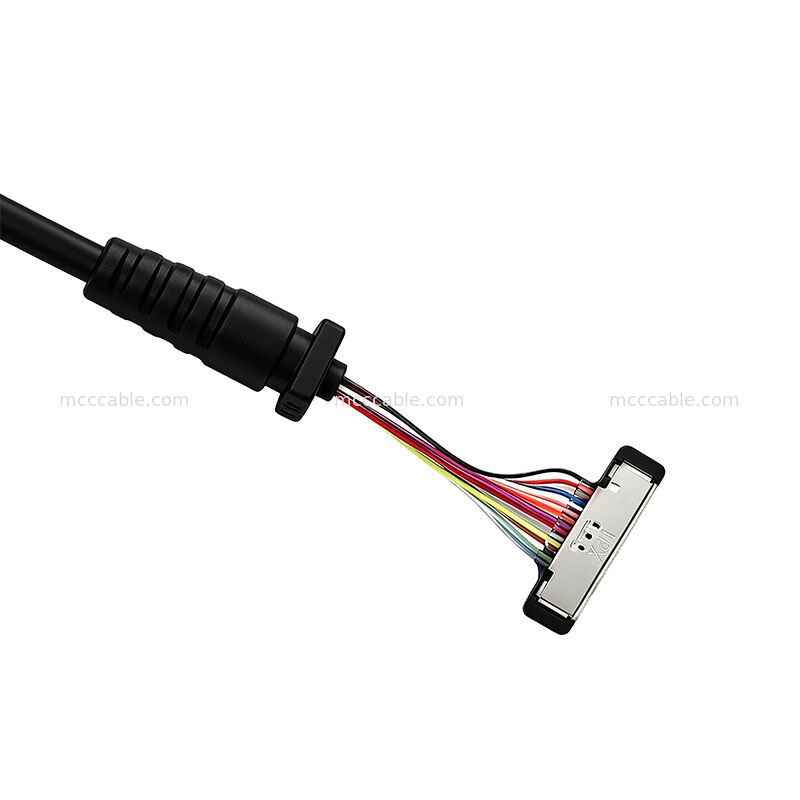

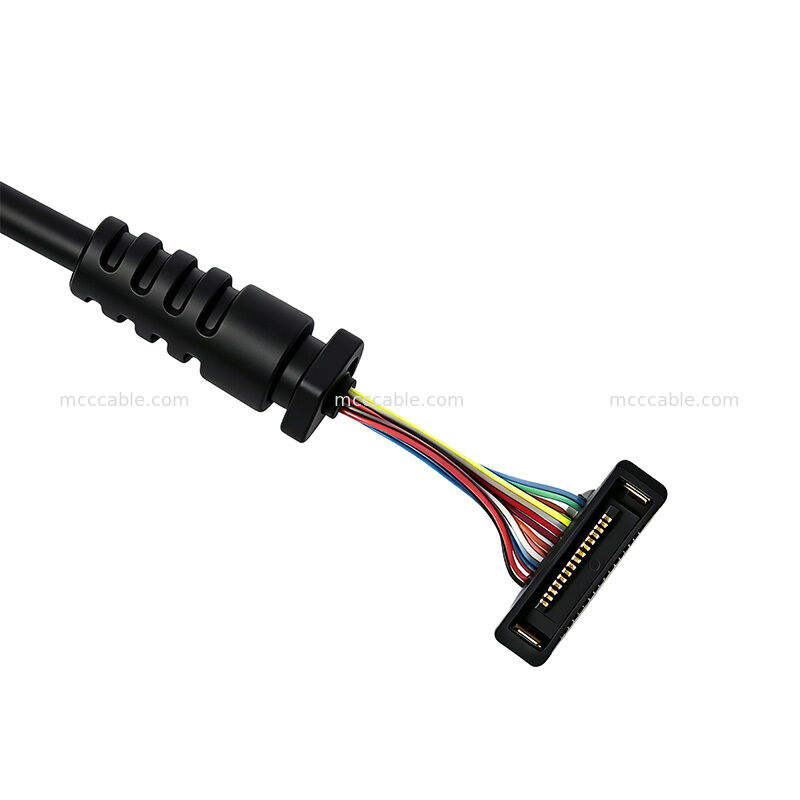

P1 için tanımlanan konnektör bileşenleri şunlardır:

Fiş Yuvası Montajı: 20373-R14T-06

Fiş Kabuğu-A: 2182-014-03

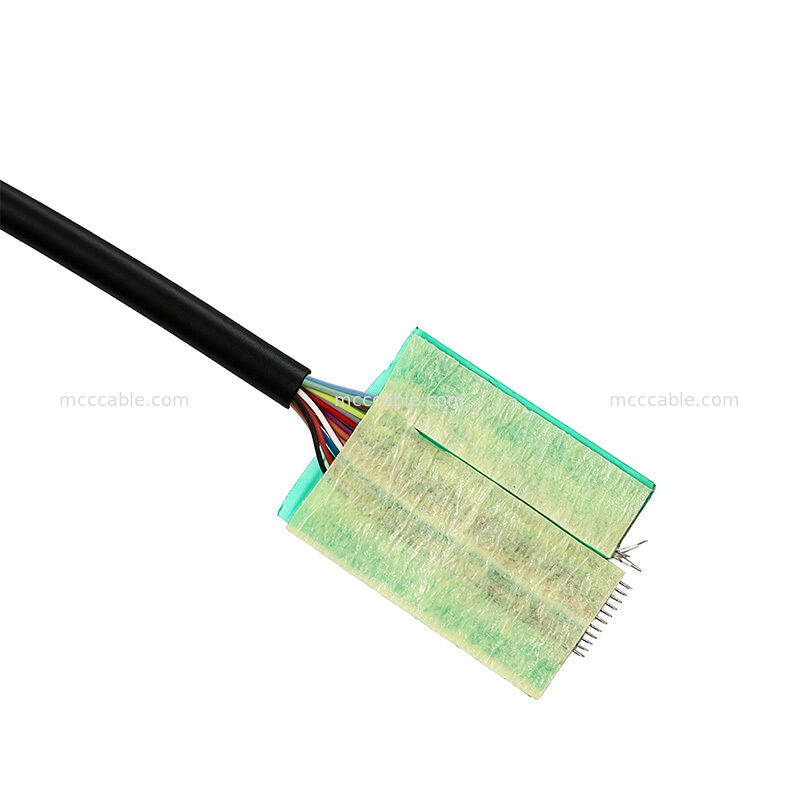

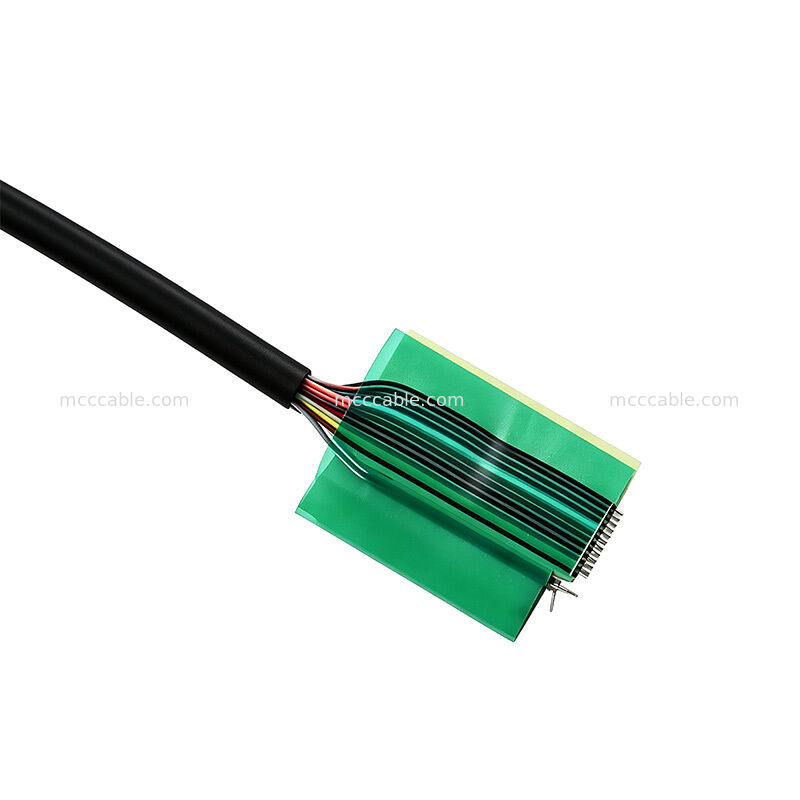

• Belirtilen sonlandırma işlemi, her koaksiyel kablonun kalkanlarının

• konnektör kabuklarına sonlandırılmasını gerektirir. Konnektör kuyruğu ayrıca 1-2 mm UV tutkalı kaplaması ile belirtilmiştir.

20373-R14T-06 Elektriksel Performans

20373-R14T-06 kablo montajı, 3.0 Ω maksimum iletken direnci ve

belirtilen test koşulları altında 10 MΩ izolasyon direnci ile belirtilmiştir.

Üretim gereksinimleri ayrıca elektriksel sürekliliği ve montaj kalitesini doğrulamak için %100 açık, kısa ve aralıklı testleri içerir.

20373-R14T-06 Kablo Boyutları

Standart konfigürasyon, 150 ± 5 mm kablo uzunluğuna ve 2.10 ± 0.20 mm toplam kablo çapına sahiptir.

Kompakt 14C mikro koaksiyel yapı, sınırlı yönlendirme alanında birden fazla sinyal iletkeni gerektiren uygulamalar için küçük bir kablo profili sağlamaya yardımcı olur.

20373-R14T-06 Özel Kablo Montaj Uygulamaları

20373-R14T-06 mikro koaksiyel kablo montajı, kompakt elektronik ekipmanlar ve

çok iletkenli koaksiyel kablo konfigürasyonu gerektiren sinyal iletim uygulamaları için uygundur.

14C yapısı, 50Ω MCC koaksiyel kablolar, kompakt 2.10 mm nominal kablo çapı ve

özel 150 mm kablo uzunluğu, bu konfigürasyonu yerden tasarruf sağlayan kablo

yönlendirmesi ve özelleştirilmiş elektronik ara bağlantı gereksinimleri için uygun hale getirir.

Sino-Media, özel bir kablo montaj üreticisidir. En son teknolojiye sahip

otomasyon ekipmanları, birinci sınıf hammaddeler, sağlam bir kalite güvence sistemi

ve yetenekli bir teknik ekip kullanarak yüksek kaliteli, özel kablo ve kablo demeti

bileşenlerini küçük miktarlarda sunuyoruz. Mühendislik, üretim ve kalite kontrol

ekiplerimiz bu benzersiz bileşenlerin mükemmelliğini sağlamaktadır. Misyonumuz, ürün kalitesini sürekli olarak iyileştirmek, müşteri ihtiyaçlarını karşılamak ve kullandığımız ve önerdiğimiz malzemelerdeki uzmanlığımızı sürdürmektir. Müşteri memnuniyetine olan bağlılığımız, şirketin sürekli büyümesini sağlamaktadır.
