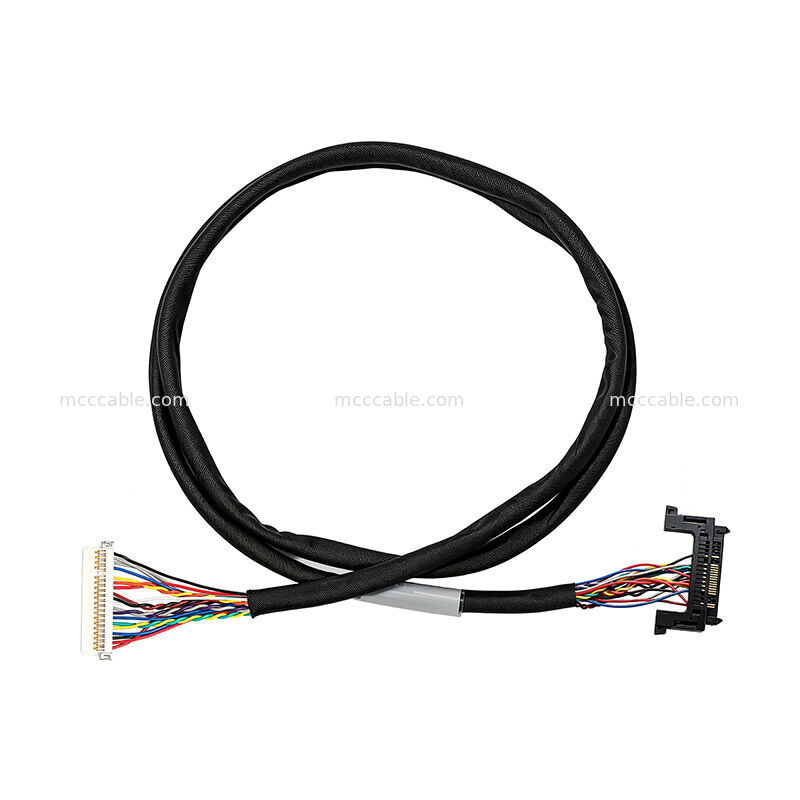

Ekran Sistemleri için 0.5 mm Pitch Bağlantısı ile Özel 28AWG LVDS Kablo Montajı

Özel 28AWG LVDS Kablo Montajı

Özel 28AWG LVDS Kablo Montajı, elektronik bileşenler ve ekranla ilgili sistemler arasında yüksek hızlı diferansiyel sinyal iletimi için tasarlanmıştır.

Kablo montajı, 28 AWG UL1571 tel ve ince hatveli bir konektör yapılandırması kullanır.

LVDS sinyal bağlantılarını desteklemek için kablo montajına birden fazla diferansiyel sinyal çifti entegre edilmiştir.

Kablo uzunluğu yaklaşık 610 mm'dir (24 inç) ve konektör ve kablolama yapılandırması belirtilen gereksinimlere göre üretilmiştir.

28AWG LVDS Kablo Montajı Özellikleri

Öğe

Özellik

Ürün Tipi

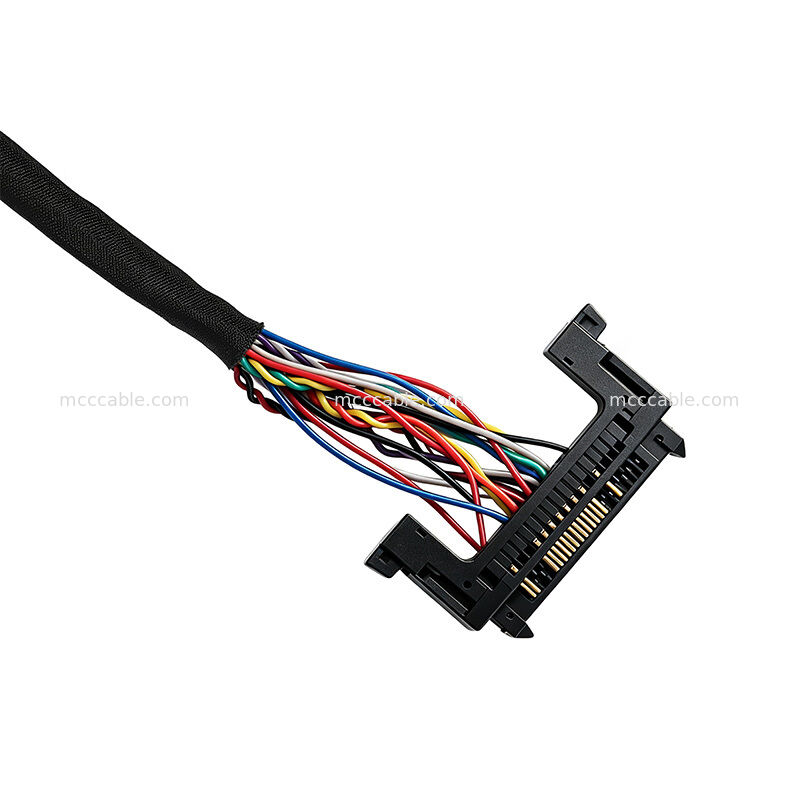

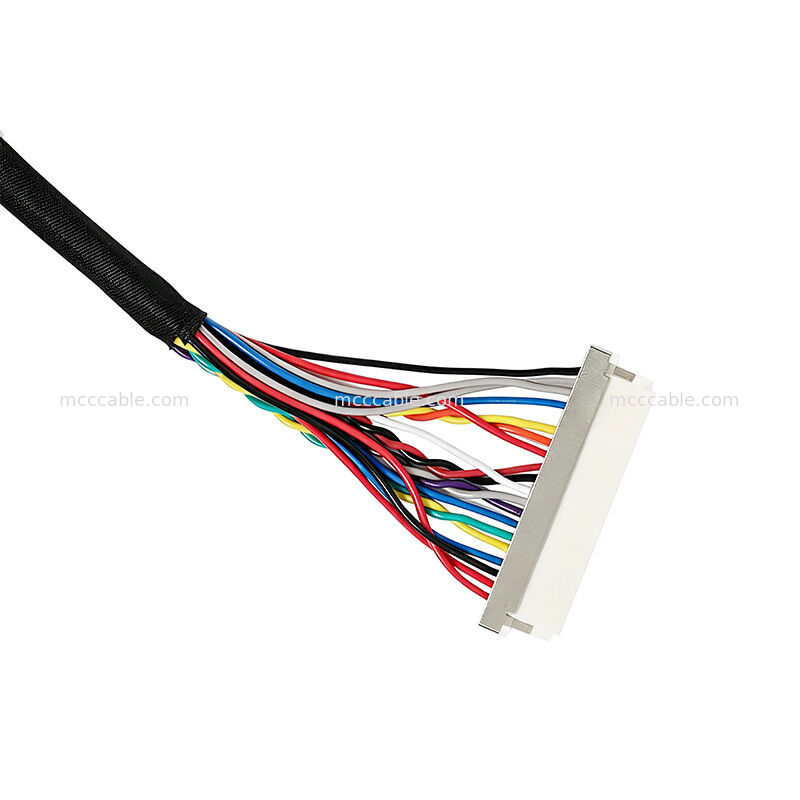

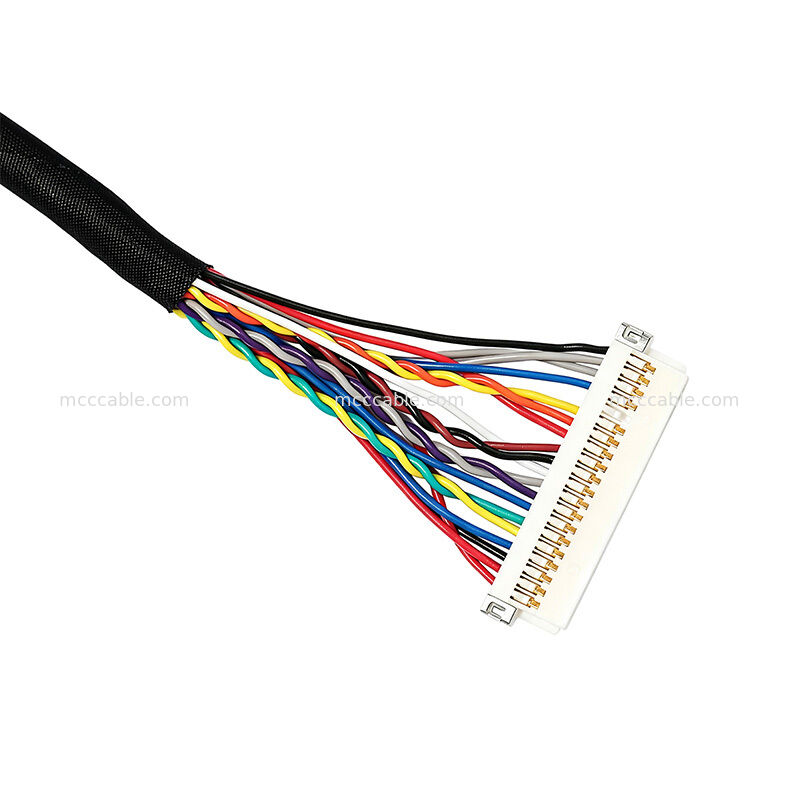

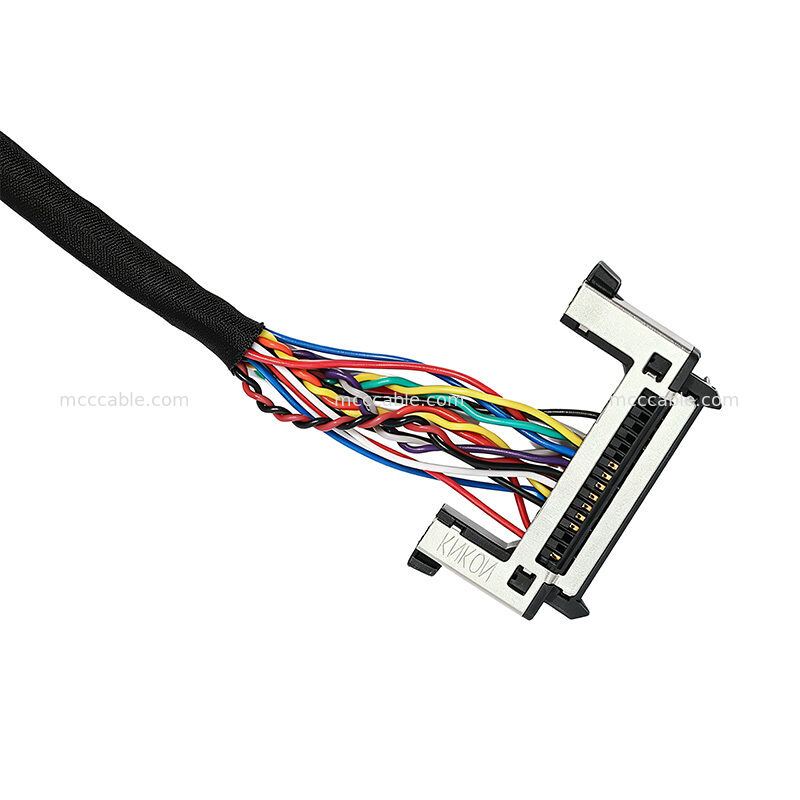

İnce hatveli konektör yapısı, çoklu pinli LVDS bağlantısı gerektiren kompakt elektronik ekipmanlar için uygundur.

Özel LVDS Kablo Kablolama Yapılandırması

Özel LVDS Kablo Montajı, LVDS iletişimi için birden fazla diferansiyel sinyal çifti içerir.

Belirtilen sinyal yapılandırması şunları içerir:

TX0_N / TX0_P

TX1_N / TX1_P

TX2_N / TX2_P

TXCLK_N / TXCLK_P

VCC

GND

Kablolama yapılandırması ayrıca belirtilen arayüz yapısını desteklemek için birden fazla toprak bağlantısı içerir.

Bu çoklu çiftli yapılandırma, kabloyu düzenli LVDS diferansiyel sinyal iletimi gerektiren uygulamalar için uygun hale getirir.

• 28AWG UL1571 LVDS Kablo Yapısı
• 28AWG UL1571 kablosu, SRPVC izolasyonlu kalaylı bakır iletkenler kullanır.
• Anahtar tel özellikleri şunları içerir:
• 28 AWG iletken
• 7/0.127 ± 0.009 mm iletken yapısı
• Yaklaşık 0.38 mm iletken referans çapı

0.60 ± 0.05 mm yalıtımlı tel dış çapı

0.11 mm ortalama yalıtım kalınlığı

0.09 mm minimum yalıtım kalınlığı

80°C sıcaklık derecesi

30V voltaj derecesi

Belirtilen kablo ayrıca 20°C'de maksimum 239 Ω/km iletken direncine sahiptir.

Ekran Sistemleri için Özel LVDS Kablo Montajı

• Özel LVDS Kablo Montajı, kompakt çoklu pinli diferansiyel sinyal bağlantıları gerektiren elektronik sistemler için uygundur.
• 28 AWG UL1571 kablolama, ince hatveli konektör yapısı, birden fazla LVDS diferansiyel çifti ve tanımlanmış kablo uzunluğunun birleşimi, alan açısından verimli sinyal kablolamasının gerekli olduğu uygulamalar için uygun hale getirir.
• Potansiyel uygulamalar şunları içerir:
• Ekran sistemleri
• Elektronik ekipman
• LVDS arayüz bağlantıları
• Dahili ekran sinyal bağlantıları
• Kompakt elektronik cihazlar

Özel sinyal kablo montajları

LVDS Kablo Montajı Kalite Testi

LVDS Kablo Montajı, tanımlanmış elektriksel denetim gereksinimlerine tabidir.

Belirtilen kalite gereksinimleri şunları içerir:

100% açık, kısa ve aralıklı test

Maksimum iletken direnci 3 Ω

200V DC'de minimum yalıtım direnci 10 MΩ

Belirtilen özelliklerin boyutsal denetimi

• RoHS 3.0 uyumluluğu
• Bu denetim gereksinimleri, bitmiş kablo montajı için tutarlı elektriksel performans ve üretim kalitesini destekler.
