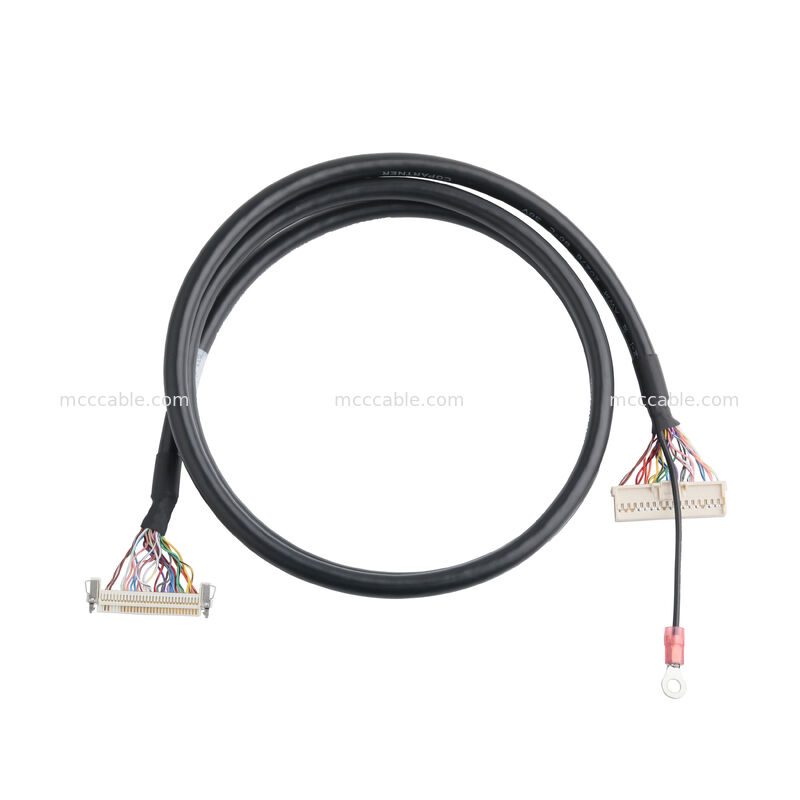

501646-3400'dan FI-X30HL 34 Pin LVDS Kablo Montajı UL20276 10 Çift

501646-3400 ile FI-X30HL 34Pin LVDS Kablo Montajı
UL20276 10 Çift



LVDS Kablo Montajı Özet:

Bu ekran kablosu, yüksek yoğunluklu sinyal iletimi için tasarlanmıştır.
Kablo 34 pinli bir kabloyu bağlar.
501646-3400) ile 30 pinlik bir konektör (FI-X30HL), güvenilir
Ekran sistemlerinde çok kanallı sinyal iletimi.

Bağlama, 10 bükülmüş sinyal çifti ile UL20276 çok çekirdekli kablo kullanır.
Yüksek yoğunluklu veri için istikrarlı sinyal bütünlüğü ve azaltılmış elektromanyetik müdahale
İletişim.

Yüzük terminal topraklama ile özel bir drenaj tel kablo montajı entegre edilir
koruma performansını ve sistem topraklama güvenilirliğini artırmak için.

Kablo bileşeni yaygın olarak ekran modüllerinde, endüstriyel ekipmanlarda,
yerleşik sistemler ve kontrol elektronikleri arasında istikrarlı sinyal iletimi
paneller ve ekran birimleri gereklidir.

OEM ve ODM kablo montajı üretim hizmetleri,
Müşteri çizimleri veya teknik gereksinimler.

LVDS Kablo Montajı Yapımı:

Bağlantı A

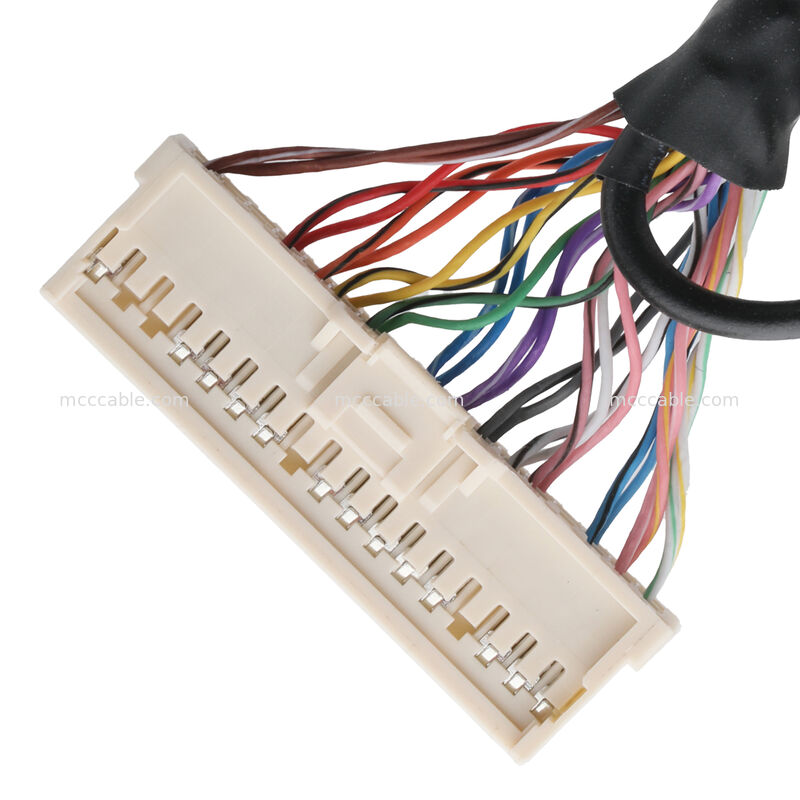

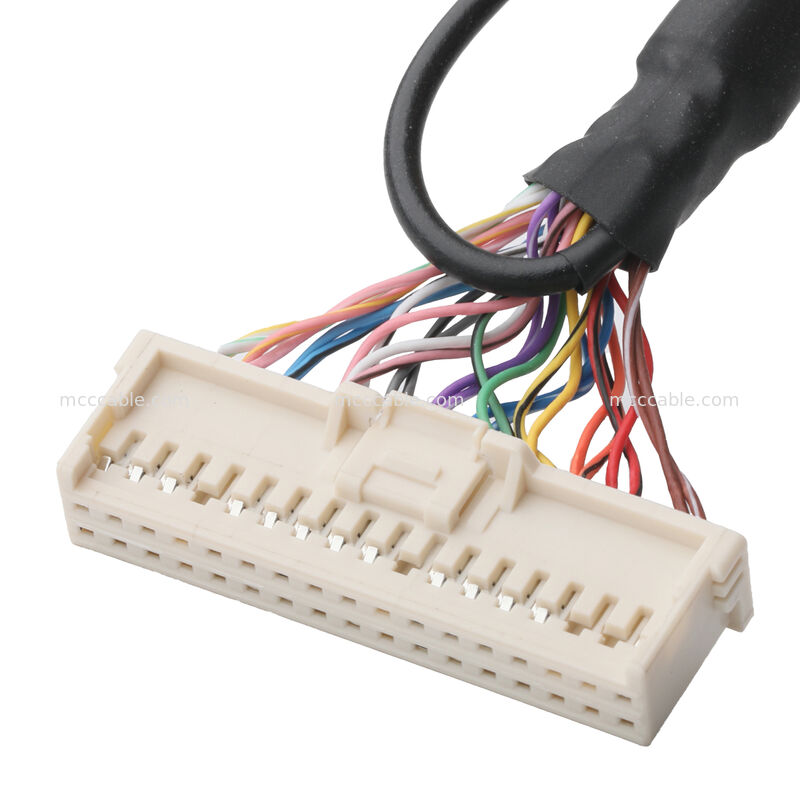

• 34 pinli kart bağlantısı
• Bölüm numarası: 501646-3400

Bağlantı B

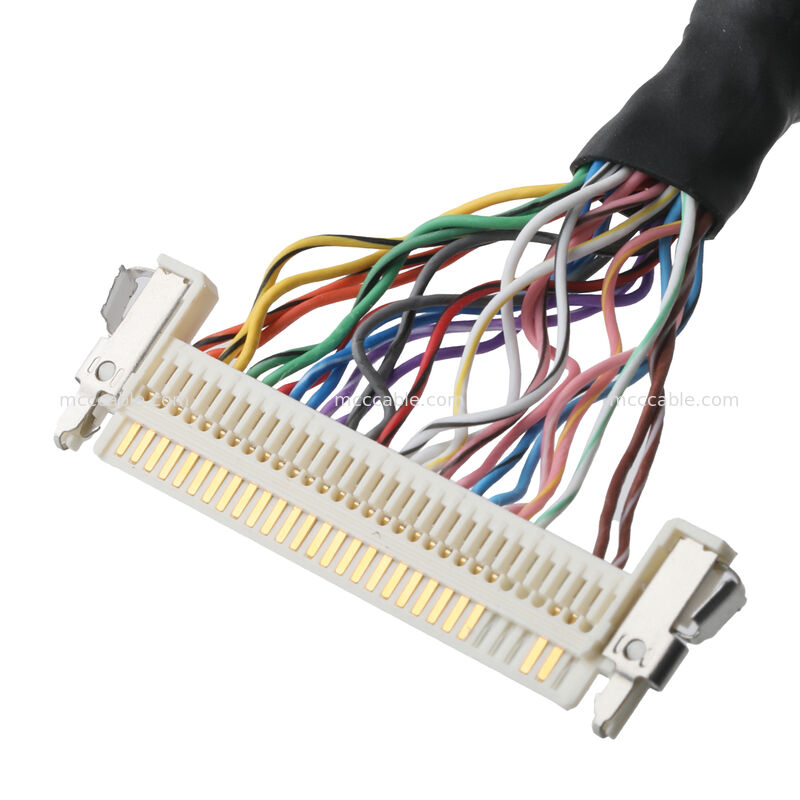

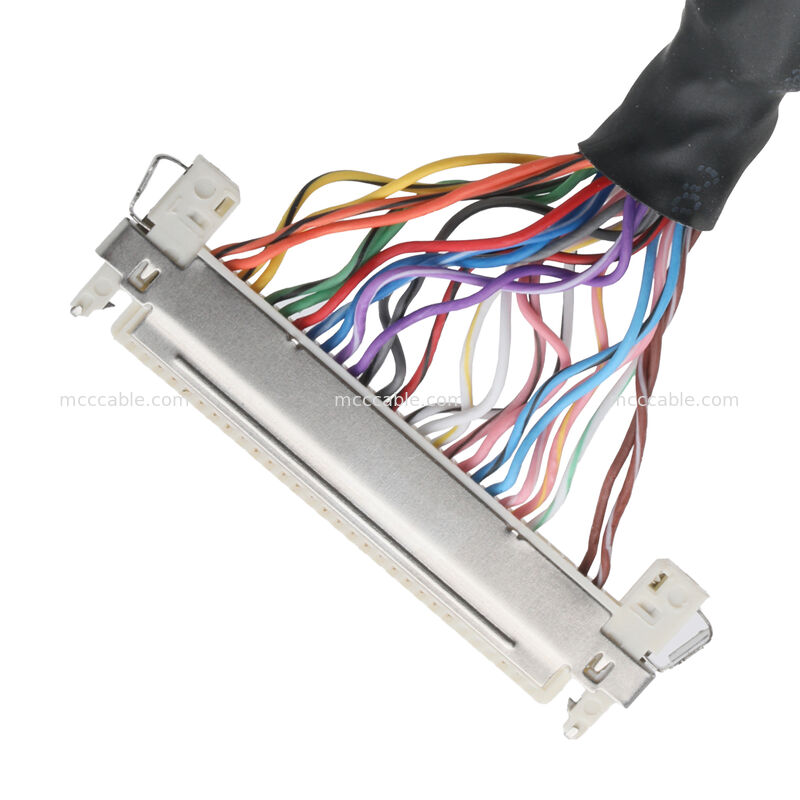

• 30 pinlik ekran bağlantısı
• Bölüm numarası: FI-X30HL

Kablo yapısı

• UL20276 çok çekirdekli sinyal kablosu
• 10 çarpık farklılık sinyali çiftleri

Yer bağlantısı

• Halka uçlu drenaj tel
• UL1007 20AWG topraklama tel

Kablo koruması

• Kablo kırılmasında ısı küçültücü borular
• Mekanik koruma için dış kablo kabuğu

Tüm yapısal ayrıntılar onaylanmış mühendislik çizimlerini takip eder.

LVDS Kablo Montajı Elektriksel Veriler:

LVDS Kablo Montajı Uygulamalar:

Bu ekran kablosu bileşiği elektronik modüller arasındaki sinyal iletimine uygundur.
Çeşitli sistemlerde, şunlar dahil:

• Endüstriyel görüntüleme ekipmanları
• Yerleşik kontrol sistemleri
• Panel ekran modülleri
• Tıbbi ekipman
• Otomatik kontrol cihazları

Kablo, ekran arayüzleri ve sistem arasında istikrarlı yüksek yoğunluklu sinyal yönlendirmesi sağlar.
Kontrol panelleri.

LVDS Kablo Montajı Özelleştirme:

Bu ekran kablosu montajı proje gereksinimlerine göre özelleştirilebilir, bunlara şunlar dahildir:

• Kablo uzunluğu
• Kablo ölçüsü konfigürasyonu
• Bağlantı çubuğu konfigürasyonu
• Koruma yapısı
• Kablo ceket malzemeleri
• Etiketleme veya tanımlama

OEM ve ODM kablo montajı üretim hizmetleri desteklenmektedir.

Sino-Media, özel kablo montajı üreticisi.
Otomasyon ekipmanları, birinci sınıf hammaddeler, sağlam bir kalite güvence sistemi,
ve yüksek kaliteli, özel kablo ve kemer sağlamak için yetenekli bir teknik ekip
Mühendislik, üretim ve kalite kontrolümüz
Bu eşsiz bileşenlerin mükemmelliğini sağlamak için ekiplerimiz.
ürün kalitesi sürekli, müşteri ihtiyaçlarını karşılamak ve
Kullanıcı memnuniyetine olan bağlılığımız
Şirketin devam eden büyümesi.

Bir fabrika mı?
A:Evet, 16 yıldan fazla tasarım ve üretim deneyimi var!
S2: Sertifikası var mı?
A:Evet,IS09001,ISO14001,TS16949,ISO13485,UL CERIFIED vardır.
S3: Bizim uzmanlığımız nedir?
A:Uygulama üzerine ürünler tasarlayabiliriz.
OEM/ODM siparişlerini kabul ediyor musunuz?
A: Evet, OEM / ODM siparişlerini kabul ediyoruz. OEM siparişleri için, MOQ 100pcs. ODM siparişleri için, MOQ

Kalıp ücreti tasarımına göre alınır.
Bir siparişi tamamlamak ne kadar sürer?
A: Küçük siparişler ve stokta ürünler için hazırlanmak ve teslim etmek 3 günden daha kısa sürer.

Satış süresi müşterilerin tercihlerine bağlıdır. En kısa süresi 7 gün, en uzun süresi 1 ay.
Büyük sipariş için, her şeyi onaylamamız gerektiği gibi, malzeme hazırlığı, üretim, bu pro

Sipariş miktarına göre 5 ila 21 iş günü sürecek, test 1 ila 3 iş günü,

Ve son olarak, 1 günlük paketleme, en hızlı 7 gün ve en uzun 25 gün nakliye olmadan.
Uzun süreli müşteriler olarak başka ne hizmet alabiliriz?
1Yeni ürün siparişle sunulacak, böylece pazarda potansiyel bir ürün olup olmadığını görebilirsiniz.

ve onu tanıtmak ve kendi bölgesinde ürünü yeniden satma hakkına sahip olacaksınız.
2Ek ücret indirimleri, daha az miktarda ürün satın alımında daha ucuz fiyatlar.
3Reklam resimleri için yardım sunabiliriz ve müşterilerin logosu ile resim yapabiliriz.
S7. Kablo için garanti ne kadar sürer ve eğer arızalı veya arızalı ise, faydalarınızı nasıl korursunuz?
A: Tüm kablolarımız 12-36 aylık garanti ile satılır ve büyük miktarda sipariş için% 0.3 sunacağız

Eğer sipariş ederseniz, 100 adet alabilirsiniz.

Eğer 5pcs'den fazla ve %0.1'den daha az hatalı alırsanız, lütfen satış ile iletişime geçin.

resimler sunmak, ve biz yeni sipariş veya iade ile değiştirme yoluyla sorununu çözmek.
S8: Ücretsiz örnek siparişini kabul ediyor musunuz?
A: Evet, örnek siparişi desteklenir, bazı örnekler nakliye yükü hariç ücretsiz olarak sunulabilir.

Bizimle nasıl irtibata geçebilirsiniz?
sorgu ayrıntıları aşağıda gönderin, tıklatın "şimdi gönderin!" ücretsiz örnek ve en iyi fiyat bekliyoruz

Eğer web'imizde ürünü bulamıyorsanız, bize bir soruşturma gönderebilirsiniz.

Aynı ürünü iyi miktarda ve iyi bir fiyatla bulacağız.
