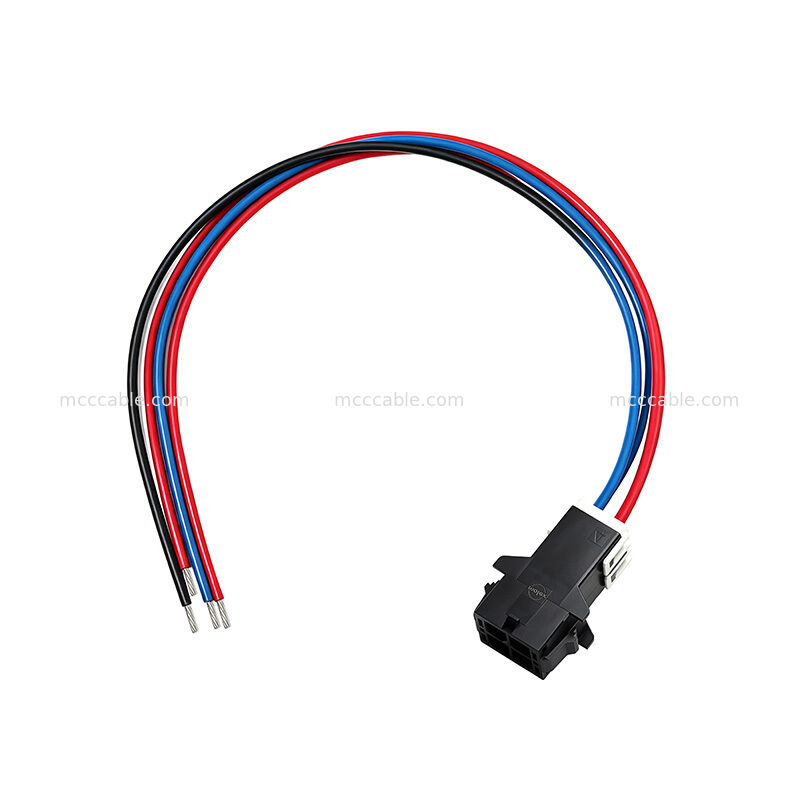

105411-1104 4 Devreli Özel Güç Kablosu Montajı

105411-1104 4 Devreli Güç Kablosu Montajı, özel olarak tasarlanmış bir elektrik kablosu montajıdır.

16AWG UL1180 PTFE yalıtımlı tel ve kompakt bir 4-devreli panel montaj konektör konfigürasyonu ile.

Kablo, 300V ve 200°C'ye kadar derecelendirilmiş UL1180 PTFE tel kullanır, bu da onu yüksek sıcaklıklar için uygun hale getirir.

elektrik bağlantı uygulamaları. Belirtilen kablo konfigürasyonu kırmızı ve mavi teller kullanır.

268 ± 2 mm kesme uzunluğu.

Montaj, güvenilir elektrik bağlantısı için tasarlanmıştır ve %100 açık, kısa

ve aralıklı testlere tabi tutulur. Ürün ayrıca RoHS3.0 uyumlu olarak belirtilmiştir.

105411-1104 4 Devreli Güç Kablosu Montaj Yapısı

105411-1104 kablo montajı, UL1180 PTFE yalıtımlı 4 devreli bir konfigürasyon kullanır.

tel ve terminal bağlantıları.

Ana kablo yapısı şunları içerir:

• 4 elektrik devresi

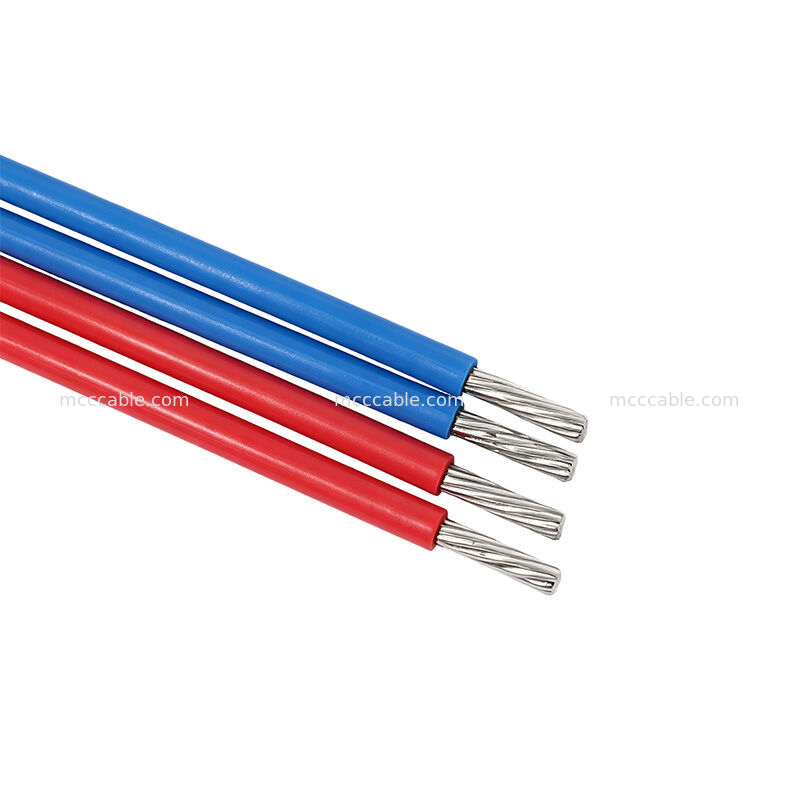

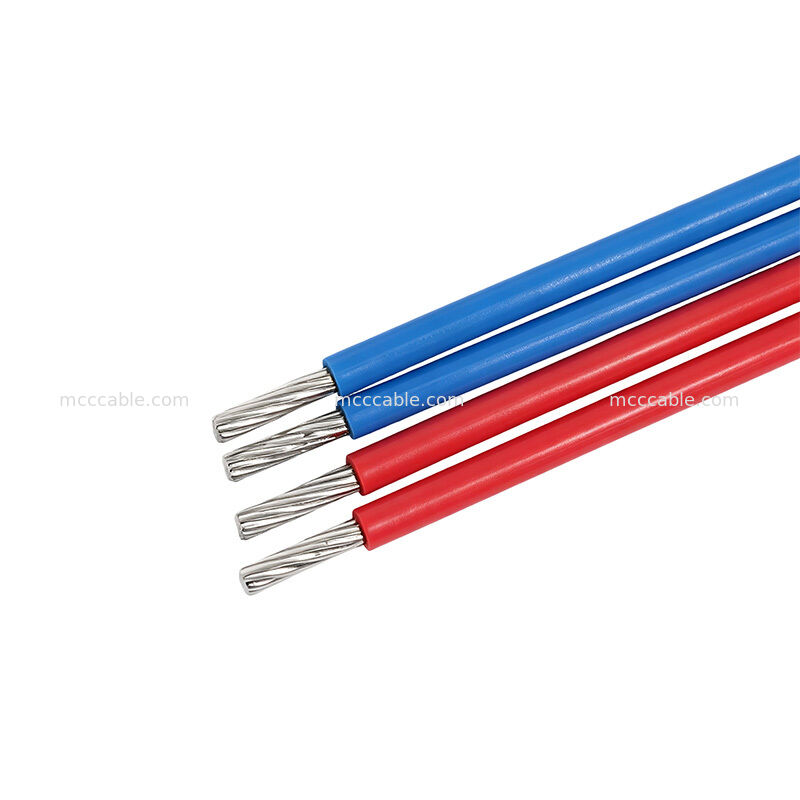

• 16AWG UL1180 PTFE tel
• 300V voltaj derecesi
• 200°C dereceli sıcaklık
• Kırmızı ve mavi tel renkleri
• Panel montaj konektör konfigürasyonu
• Kalay kaplı terminal bağlantısı

Belirtilen terminal 14/16AWG tel için tasarlanmıştır, kablo spesifikasyonu ise

16AWG iletkenler.

105411-1104 UL1180 PTFE Güç Kablosu Özellikleri

105411-1104 4 Devreli Konektör Kablo Montajı

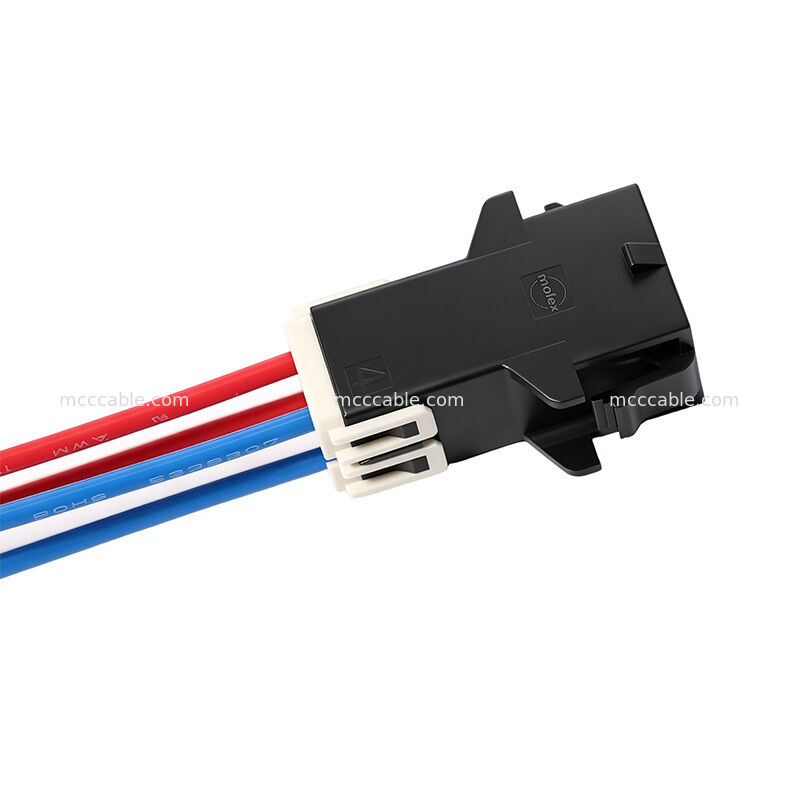

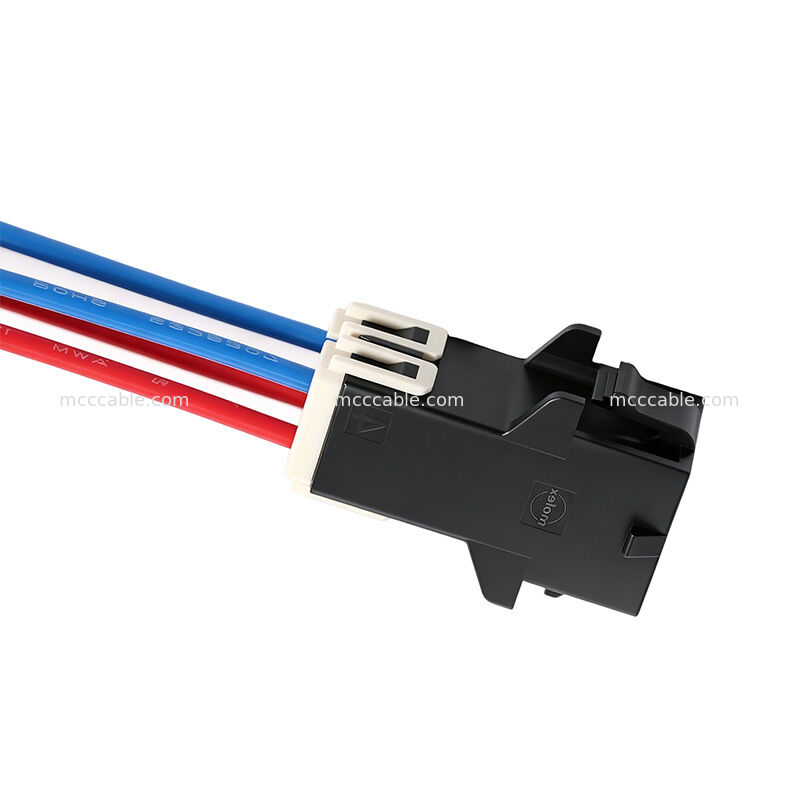

105411-1104 konektör konfigürasyonu, 5.7 mm aralıklı 4 devreli bir panel montajlı fiş yuvasıdır.

Montaj ayrıca terminal tutma için 4 devreli bir TPA bileşeni kullanır.

Belirtilen konektör sistemi, güvenli terminal konumlandırması ve kompakt

panel montajlı elektrik bağlantıları.

105411-1104 Yüksek Sıcaklık PTFE Kablo Özellikleri

105411-1104 kablo montajı, -60°C ila +260°C arasındaki derecelendirilmiş sıcaklık aralığına sahip UL1180 PTFE yalıtımlı tel kullanır.

tel malzeme spesifikasyonu için, geçerli UL derecesi ise

200°C ve 300V olarak belirtilmiştir.

Tel spesifikasyonu ayrıca şunları içerir:

• PTFE yalıtımı
• 16AWG çok telli iletken
• Nikel kaplı bakır iletken
• VW-1 alev derecesi
• 300V voltaj derecesi
• Yüksek sıcaklık performansı
• Soğuk bükme ve termal şok test spesifikasyonları

Tel spesifikasyonu, 19/0.30 iletken yapısını ve 2.18 ± 0.10 mm nominal dış çapı listeler.

105411-1104 Güç Kablosu Montajı Elektriksel Testi

105411-1104 güç kablosu montajı, üretim sırasında %100 elektriksel test için belirtilmiştir.

Test gereksinimleri şunları içerir:

%100 açık devre testi

• %100 kısa devre testi
• %100 aralıklı test
• İletken direnci: Maksimum 3Ω.
• İzolasyon direnci: Minimum 10MΩ / 200V DC / 10ms
• Bu gereksinimler, kablo montajı kalite gereksinimlerinin bir parçası olarak belirtilmiştir.

105411-1104 Özel Güç Kablosu Montajı Uygulamaları

105411-1104 4 Devreli Güç Kablosu Montajı, elektrik bağlantı uygulamaları için uygundur.

çoklu güç devreleri, yüksek sıcaklık yalıtımı ve kompakt bir konektör konfigürasyonu gerektiren.

Potansiyel uygulama alanları şunları içerir:

Endüstriyel ekipmanlar

• Elektrik kontrol sistemleri
• Güç bağlantı modülleri
• Yüksek sıcaklık ekipmanları
• Dahili ekipman kablolaması
• Özel OEM kablo montajları
• 16AWG PTFE tel, 300V derecesi ve yüksek sıcaklık yalıtımının birleşimi bu

konfigürasyonu, termal direncin ve güvenilir elektrik bağlantısının

önemli olduğu uygulamalar için uygundur.

105411-1104 Özel Kablo Montajı Üretimi

105411-1104 kablo montajı, özelleştirilmiş bir kablo çözümü olarak üretilebilir.

gerekli tel uzunluğu, tel rengi, terminal konfigürasyonu ve montaj gereksinimlerine göre.

Standart konfigürasyon, 268 ± 2 mm kesme uzunluğu ve kırmızı ve mavi tel tanımlaması belirtir.

dört devreli montaj için.

Sino-Media, özel bir kablo montajı üreticisidir. En son teknolojiye sahip

otomasyon ekipmanları, birinci sınıf hammaddeler, sağlam bir kalite güvence sistemi
ve yetenekli bir teknik ekip, yüksek kaliteli, özel kablo ve demet
bileşenleri küçük miktarlarda sunar. Mühendislik, üretim ve kalite kontrol
ekiplerimiz bu benzersiz bileşenlerin mükemmelliğini sağlar. Misyonumuz, ürün kalitesini sürekli olarak iyileştirmek, müşteri ihtiyaçlarını karşılamak ve kullandığımız ve önerdiğimiz malzemelerde uzmanlığı sürdürmektir. Müşteri memnuniyetine olan bağlılığımız, şirketin sürekli büyümesini sağlamaktadır.
