Özel TWN4 USB 2.0 Kablo Montajı 1m 28AWG Kalkanlı Yüksek Hızlı Kablolama

TWN4 USB 2.0 Kablo Montajı

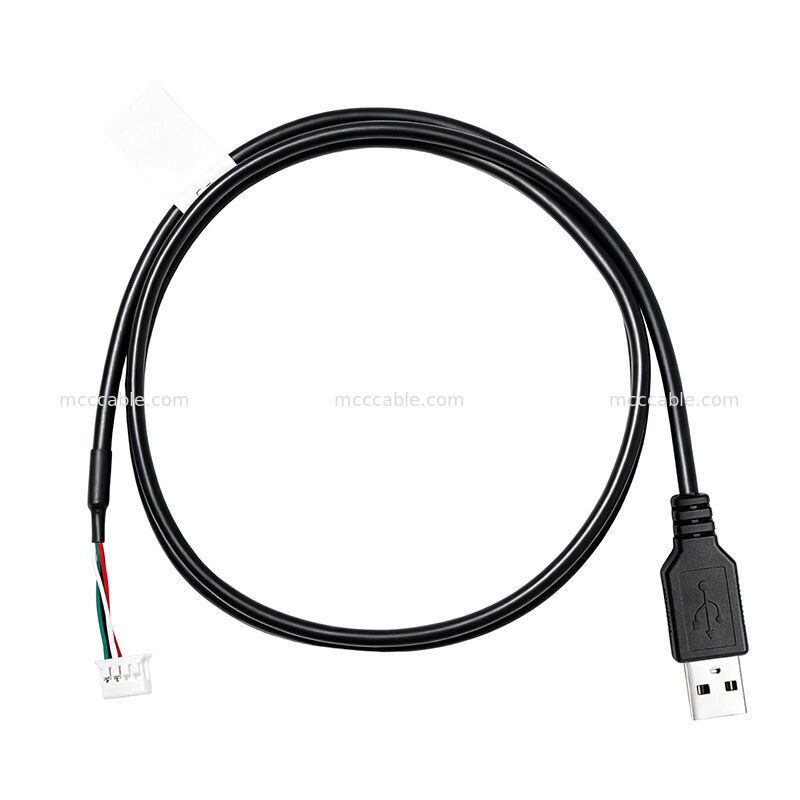

TWN4 USB 2.0 Kablo Montajı, bir USB ile 1 metrelik özel kablo montajıdır

A tipi erkekBir ucunda bir konektör ve diğer ucunda 8 pozisyonlu bir kablo konektörü.

Kablo, UL2725 teline sahip bir bükülmüş ve kalkanlı yapıyı kullanır ve tasarlanmıştır.

Buna göreBelirtilen USB 2.0 bağlantısı ve sabitleme gereksinimleri.

TWN4 USB 2.0 Kablo Montaj Özellikleri

TWN4 1m USB Kablo Montajı

TWN4 kablo bileşimi, 1000 ± 10 mm'lik belirli bir kablo uzunluğuna sahiptir.

ayrıca belirtilen kablo kesimi için 100 ± 10 mm boyut ve 30 ± 5 mm boyut gösterir.

Bağlantı ucunda.

Kablo, bükülmüş bir yapıyı kullanır ve kabloya göre koruma ve drenaj telini içerir.

Belirli bir kablo yapısı.

TWN4 USB 2.0 Kablo Bağlantısı

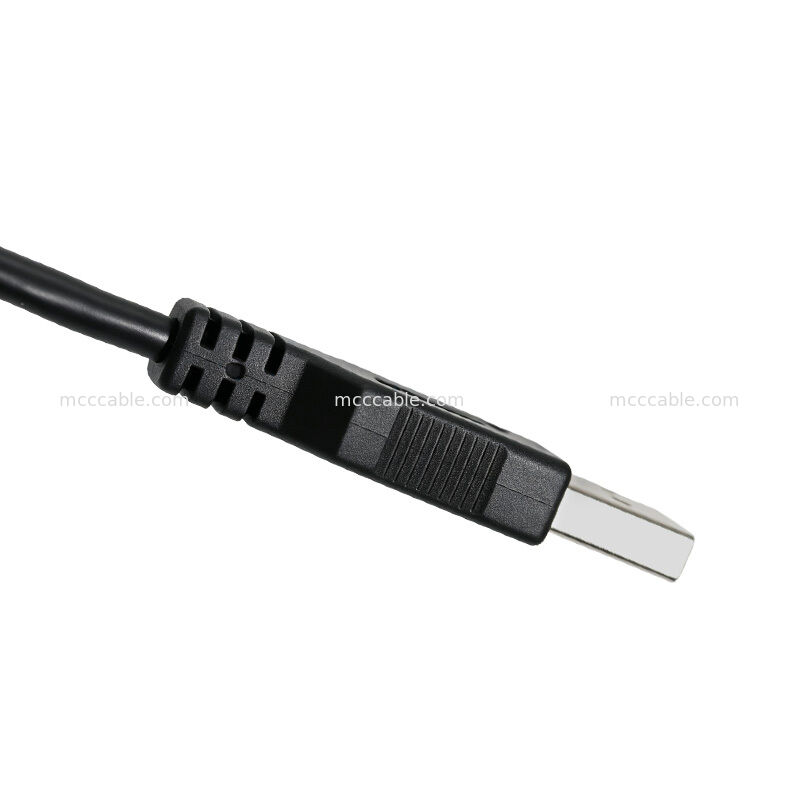

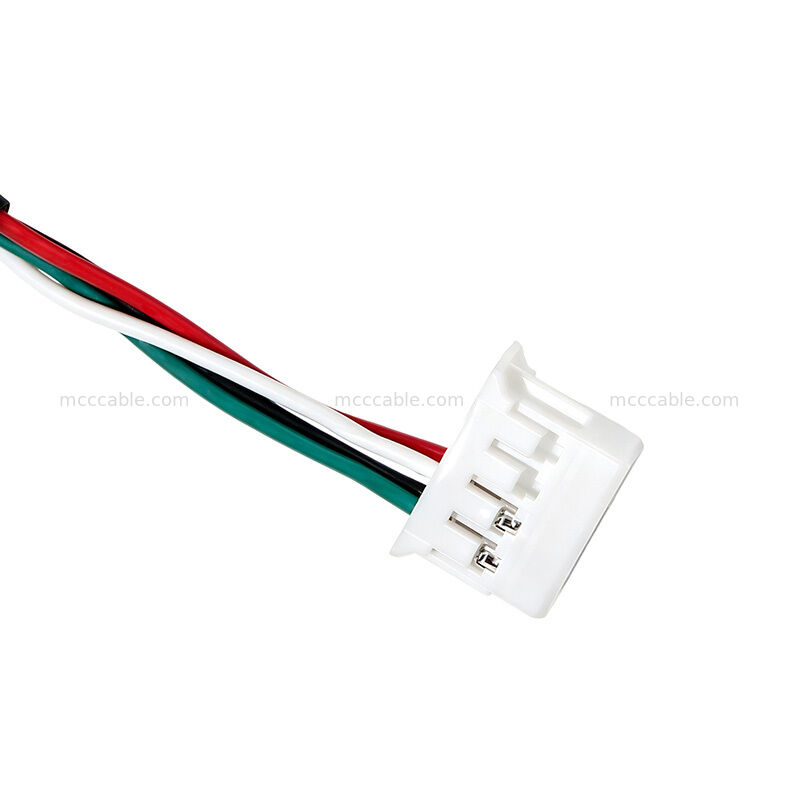

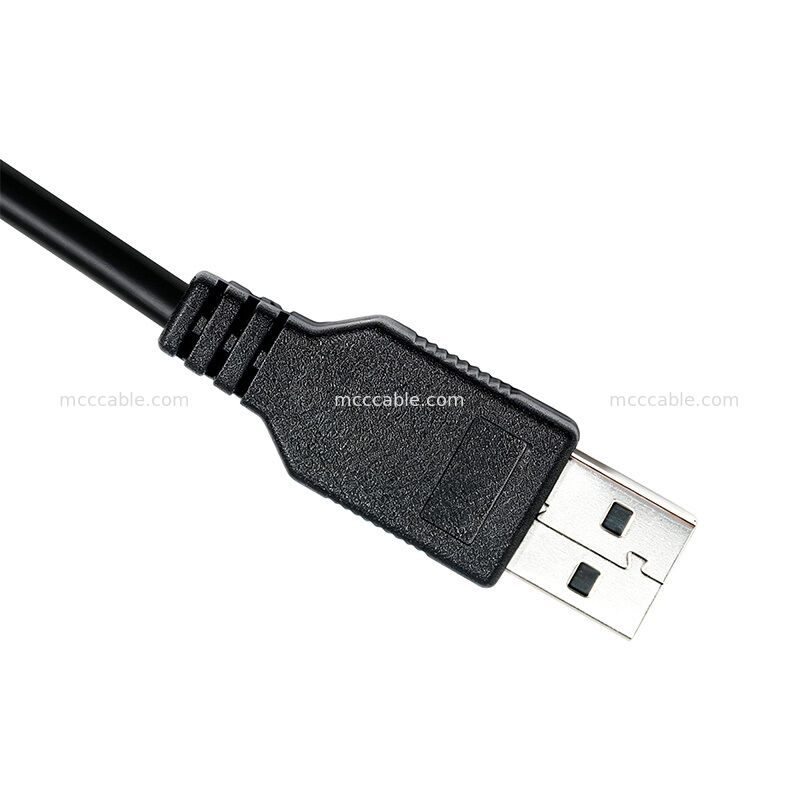

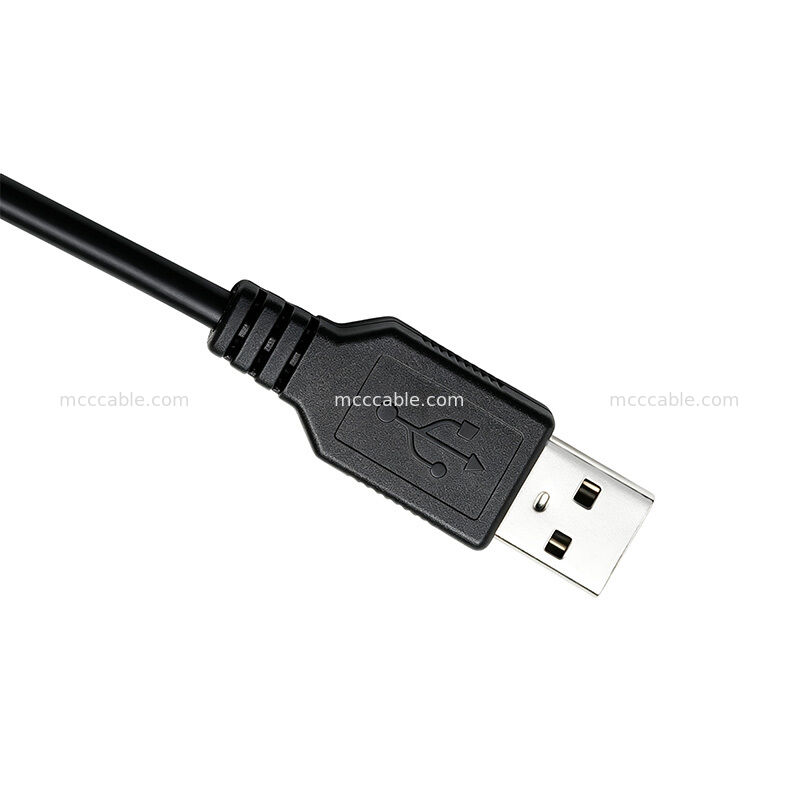

USB tarafı bir USB Tip-A erkek konektör kullanır. karşı ucunda bir 8 pozisyonlu konektör kullanır

2 × 4 pozisyonlu bir konaklama ile.

Çizim, 8 pozisyonlu bağlantı için DF11-8DS-2C'yi belirtir ve ilgili bağlantıyı belirler.

Bağlantı spesifikasyonundaki konfor ve terminal konfigürasyonu.

TWN4 28AWG Kalkanlı Kablo Yapısı

Kablo yapısı şöyle tanımlanmıştır:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

Çizim ayrıca bükülmüş bir yapı ve kalkan + drenaj konfigürasyonunu gösterir.

Kalıplama siyah 45P PVC olarak belirtilmiştir.

Bu yapı USB sinyal çiftini, güç iletkenlerini ve koruma bileşenlerini birleştirir

Kablo montajı içinde.

Özel TWN4 USB Kablo Montajı

TWN4 USB kablo bileşeni, belirtilen bağlantı konfigürasyonu ile üretilir.

Kablo yapısı, kalıplama ve kablo uzunluğu.

Montaj, siyah bir PVC kalıplı bölüm ve siyah bir ısı küçültme tüpünü içerir.

70 × 16 mm büyüklüğünde beyaz bir etiket belirtir.

TWN4 USB 2.0 Kablo Test ve Uygunluk

Kablo bileşeni RoHS uyumlu olarak belirtilmiştir.

Çizim ayrıca aşağıdaki elektrikli test gereksinimlerini de tanımlar:

• Açık/kısa: %100 test
• Hi-Pot: AC 200 V / 0,1 s
• İzolasyon direnci: DC 200 V, IR ≥ 20 MΩ
• Temas direnci: 5 Ω maksimum

TWN4 USB Kablo Montaj Uygulamaları

TWN4 USB 2.0 Kablo Montajı, 1 metrelik bir USB gerektiren uygulamalar için kullanılabilir

USB Tip A erkek arayüzü ve 8 pozisyonlu kablo bağlantısı ile bağlantı.

Tipik uygulama anahtar kelimeleri şunlardır:

• USB 2.0 kablosu montajı
• Özel USB kablosu
• USB Tipi A kabloları
• 8 pozisyonlu USB kablosu
• Kalkanlı USB kablosu
• TWN4 kabloları
• Özel elektronik kablo montajı
