Menşe yeri:
Çin
Marka adı:
Customization
Sertifika:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model numarası:
Özel Yüksek Yoğunluklu FPC Kablo Düzeneği

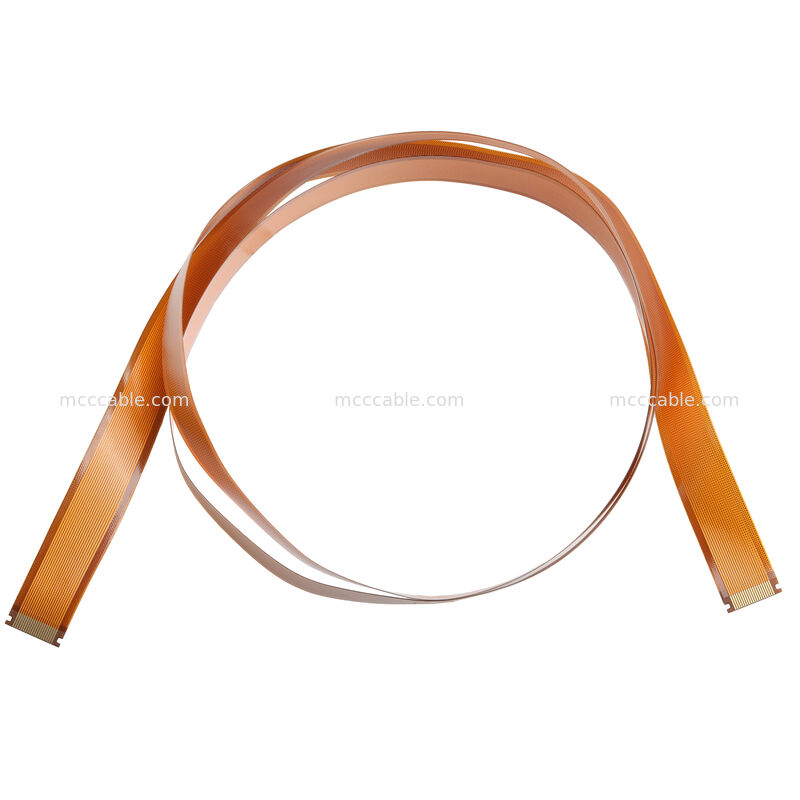

Altın parmaklı özel yüksek yoğunluklu FPC kablo montajı
ve PI Stiffener
Özel Yüksek yoğunluklu FPC Kablo Montajı Ürün Özet:
Bu özel yüksek yoğunluklu FPC kablo montajı kompakt elektronik sistemler için tasarlanmıştır
Ürün güvenilir, alan tasarruflu ve son derece istikrarlı sinyal iletimi gerektirir.
esnek bir poliamid substratına kazınmış bakır iletkenler, ENIG altın parmağı ile birleştirilmiş
En iyi elektrik performansını ve uzun süreli çiftleşme güvenilirliğini sağlamak için temas yüzeyleri.

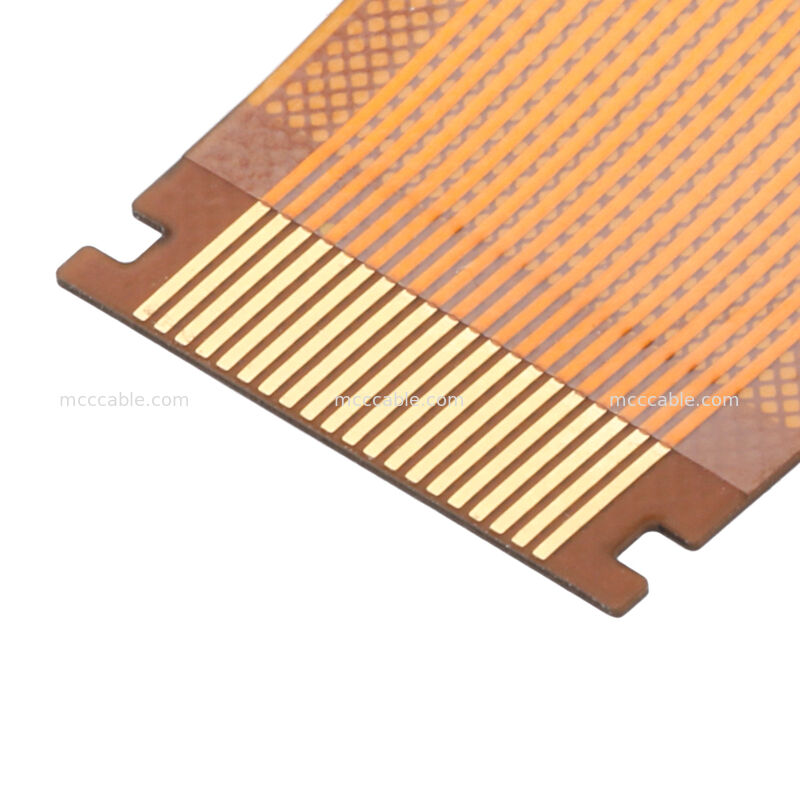

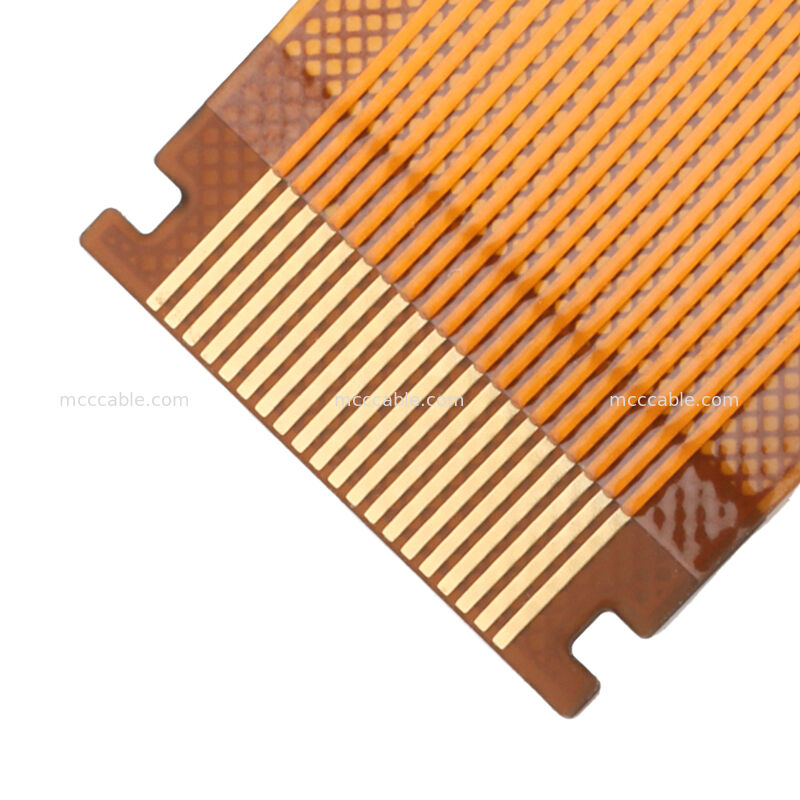

Her iki ucunda da kesin olarak hizalı PI sertleştiricileri ile açık altın parmaklar bulunur.
Yumuşak yapısı sıkı bir bağlantı sağlıyor.
bükme yarıçapları ve karmaşık yönlendirme yolları, sert PCB'lerin bulunduğu uygulamalar için idealdir.
ya da geleneksel tel kemerleri kullanılamaz.
Bu FPC kablo bileşimi özel hatlara, iletken düzenlerine ve
kalınlık gereksinimleri, yüksek yoğunluklu paralel sinyal yönlendirmesini talep eden
endüstriyel, tıbbi ve elektronik ekipman ortamları.
Özel Yüksek yoğunluklu FPC Kablo Montajı Ana özellikleri:
Sabit çok kanallı sinyal iletimi için yüksek yoğunlukta kazınan bakır izleri
Güvenilir altın parmak temasları için ENIG (Elektrolsuz Nikel Daldırma Altın) yüzey işlemi

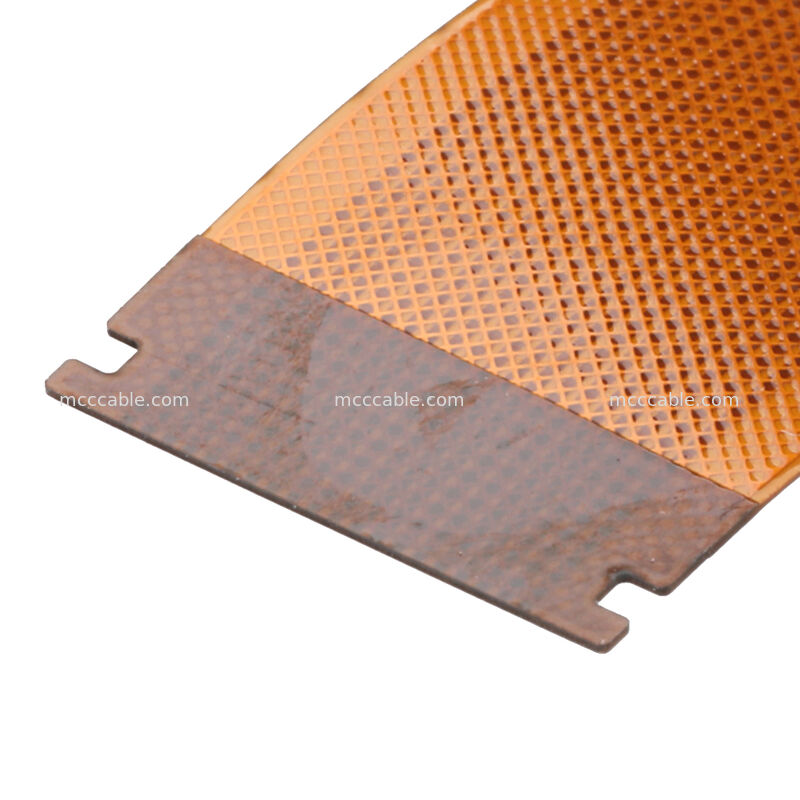

Ekleme gücünü ve boyutsal istikrarı artırmak için entegre alt PI sertleştirici
Çok ince esnek yapı, kompakt ve yer kısıtlılıklı montajlar için uygundur
Özel konektör ve ev tasarımlarına uymak için özel hat ve bant geometri
ZIF ve kart düzeyinde FPC konektörlerine tekrar tekrar yerleştirilmek üzere tasarlanmıştır
Özel Yüksek yoğunluklu FPC Kablo Montajı Tipik Uygulamalar:
Endüstriyel kontrol panelleri ve gömülü sistemler
Tıbbi elektronik ekipman ve teşhis cihazları
Ekran modülleri ve iç sinyal bağlantıları
Kompakt tüketici elektroniği ve el cihazları
Taburdan tabura esnek bağlantı çözümleri
Hafif ve düşük profilli sinyal yönlendirme gerektiren ekipman
Özel Yüksek yoğunluklu FPC Kablo Montajı Teknik Spesifikasyonları:
| Ürün | Spesifikasyon |
|---|---|
| Ürün Türü | Özel FPC Kablo Montajı |
| İletici malzeme | Çakılmış Bakır |
| Altyapı malzemesi | Polyimid (PI) |
| Yüzey Dönüşümü | ENIG (Altın Parmaklar) |
| Toplam Kalınlık | 0.23 ± 0.03 mm |
| Sertleyici Tipi | Alt PI sertleştirici |
| İletişim Arayüzü | Altın Parmaklar Açıklandı |
| Devre yoğunluğu | Yüksek yoğunluklu paralel izler |
| Esneklik | Yüksek, sıkı büküm için uygundur |
| Uzunluk | Geleneksel |
| Çalışma sıcaklığı | Uygulama başına özel |
Özel Yüksek Nitelikli FPC Kablo Montajı Özellik Seçenekleri:
Özel iletken sayımı, iz genişliği ve aralık
Esnek uzunluk ve rotasyon şekli özelleştirme
Altın parmak uzunluğu, pitch ve kaplama kalınlığı seçenekleri
Tek taraflı veya çift taraflı sertleştirici konfigürasyonları
Özel kontur kesimi ve kenar şekillendirme
Uygulama gereksinimlerine dayalı elektrikli ve mekanik doğrulama
Sino-Media, özel kablo montajı üreticisi.
Otomasyon ekipmanları, birinci sınıf hammaddeler, sağlam bir kalite güvence sistemi,
ve yüksek kaliteli, özel kablo ve kemer sağlamak için yetenekli bir teknik ekip
Mühendislik, üretim ve kalite kontrolümüz
Bu eşsiz bileşenlerin mükemmelliğini sağlamak için ekiplerimiz.
ürün kalitesi sürekli, müşteri ihtiyaçlarını karşılamak ve
Kullanıcı memnuniyetine olan bağlılığımız
Şirketin devam eden büyümesi.
Bir fabrika mı?
A:Evet, 16 yıldan fazla tasarım ve üretim deneyimi var!
S2: Sertifikası var mı?
A:Evet,IS09001,ISO14001,TS16949,ISO13485,UL CERIFIED vardır.
S3: Bizim uzmanlığımız nedir?
A:Uygulama üzerine ürünler tasarlayabiliriz.
OEM/ODM siparişlerini kabul ediyor musunuz?
A: Evet, OEM / ODM siparişlerini kabul ediyoruz. OEM siparişleri için, MOQ 100pcs. ODM siparişleri için, MOQ
Kalıp ücreti tasarımına göre alınır.
Bir siparişi tamamlamak ne kadar sürer?
A: Küçük siparişler ve stokta ürünler için hazırlanmak ve teslim etmek 3 günden daha kısa sürer.
Satış süresi müşterilerin tercihlerine bağlıdır. En kısa süresi 7 gün, en uzun süresi 1 ay.
Büyük sipariş için, her şeyi onaylamamız gerektiği gibi maddi hazırlık, üretim, bu pro
Sipariş miktarına göre 5 ila 21 iş günü sürecek, test 1 ila 3 iş günü,
Ve son olarak, 1 günlük paketleme, en hızlı 7 gün ve en uzun 25 gün nakliye olmadan.
Uzun süreli müşteriler olarak başka ne hizmet alabiliriz?
1Yeni bir ürün siparişle sunulacak, böylece pazarda potansiyel bir ürün olup olmadığını görebilirsiniz.
ve onu tanıtmak ve kendi bölgesinde ürünü yeniden satma hakkına sahip olacaksınız.
2Ek ücret indirimleri, daha az miktarda ürün satın alımında daha ucuz fiyatlar.
3Reklam resimleri için yardım sunabiliriz ve müşterilerin logosu ile resim yapabiliriz.
S7. Kablo için garanti ne kadar sürer ve eğer arızalı veya arızalı ise, faydalarınızı nasıl korursunuz?
A: Tüm kablolarımız 12-36 aylık garanti ile satılır ve büyük miktarda sipariş için% 0.3 sunacağız
Eğer sipariş ederseniz, 100 adet alabilirsiniz.
Eğer arızalı 5pcs daha fazla, ve 0.1%'den az olursa, lütfen satış ve
resimler sunmak, ve biz yeni sipariş veya iade ile değiştirme yoluyla sorunu çözmek.
S8: Ücretsiz örnek siparişini kabul ediyor musunuz?
A: Evet, örnek siparişi desteklenir, bazı örnekler nakliye yükü hariç ücretsiz olarak sunulabilir.
Bizimle nasıl irtibata geçebilirsiniz?
sorgu ayrıntıları aşağıda gönderin, tıklatın "şimdi gönderin!" ücretsiz örnek ve en iyi fiyat bekliyoruz
Eğer web'imizde ürünü bulamıyorsanız, bize bir soruşturma gönderebilirsiniz.
Aynı ürünü iyi miktarda ve iyi bir fiyatla bulacağız.
Sorgularınızı doğrudan bize gönderin.
