Place of Origin:
China
Marka adı:
Customization
Sertifika:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model Number:
USL20-30SS-100-B
KEL USL20-30S, yüksek yoğunluklu elektronik cihazlar için tasarlanmış yüksek hassasiyetli mikro-koaksiyel kablo konektörüdür.Havacılık, tıbbi ekipman, drone ve otomotivUygulamalar0.4 mm'lik atışve a1.0 mm çiftleşme yüksekliği, bu konektör, yüksek performanslı sinyal iletimini sağlayarak kompakt cihazların taleplerini karşılar.
| Kategoriler | Özellikleri |
|---|---|
| Model | USL20-30S |
| İletişim Sayısı | 30 |
| Çıkış | 0.4mm |
| Çiftleşme Yüksekliği | 1.0mm |
| Kablo Uzunluğu (Özelleştirilebilir) | 50mm (Standard uzunluk özelleştirilebilir) |
| Bağlantı Tipi | İzolasyon-Taşınma (IDC) |
| Bağlantı Yönlendirme | Yatay |
| Etkili Çiftleşme Uzunluğu | 0.5mm |
| Koruma | Metal kabuk gürültü azaltımı artırır |
| Elektrik Mülkiyeti | Özellikleri |
|---|---|
| Rütbeli Akım | 0.25A temas başına |
| Temas direnci | En fazla 100mΩ |
| Dielektrik Dayanıklı Voltaj | 200V AC 1 dakika boyunca |
| İzolasyon Direnci | Min. 100MΩ 250V DC |
| Çalışma sıcaklık aralığı | -40°C ila +85°C |
| Uygulanabilir Kablo | #42 AWG Micro koaksiyel kablo |
Yüksek yoğunlukta minyatür tasarım
Güvenilir Elektrik Performansı
Sinyal bütünlüğünün iyileştirilmesi
Güvenilir ve Kalıcı İnşaat
| Elektriksel Özellikler | Özellikler |
|---|---|
| Rütbeli Akım | 0.25A temas başına |
| Temas direnci | En fazla 100mΩ. |
| Dielektrik Dayanıklı Voltaj | 200V AC |
| İzolasyon Direnci | 100MΩ dakikada 250V DC'de |
| Uygulanabilir Kablo | #42 AWG Micro koaksiyel kablo |
✔️Yüksek sinyal bütünlüğü¢ Sabit yüksek hızlı veri aktarımını sağlar.
✔️Kompakt ve Uzay tasarrufuYer kısıtlamaları olan cihazlar için tasarlanmıştır.
✔️Elektromanyetik müdahale koruması• Dahili kalkan gürültüyü ve sinyal kaybını en aza indirir.
✔️Kolay MontajIDC tasarımı kablo montajını basitleştirir ve güvenilirliği arttırır.
✔️Geniş UygulamaUAV, robotik, havacılık, tıbbi cihazlar ve daha fazlası için uygundur.

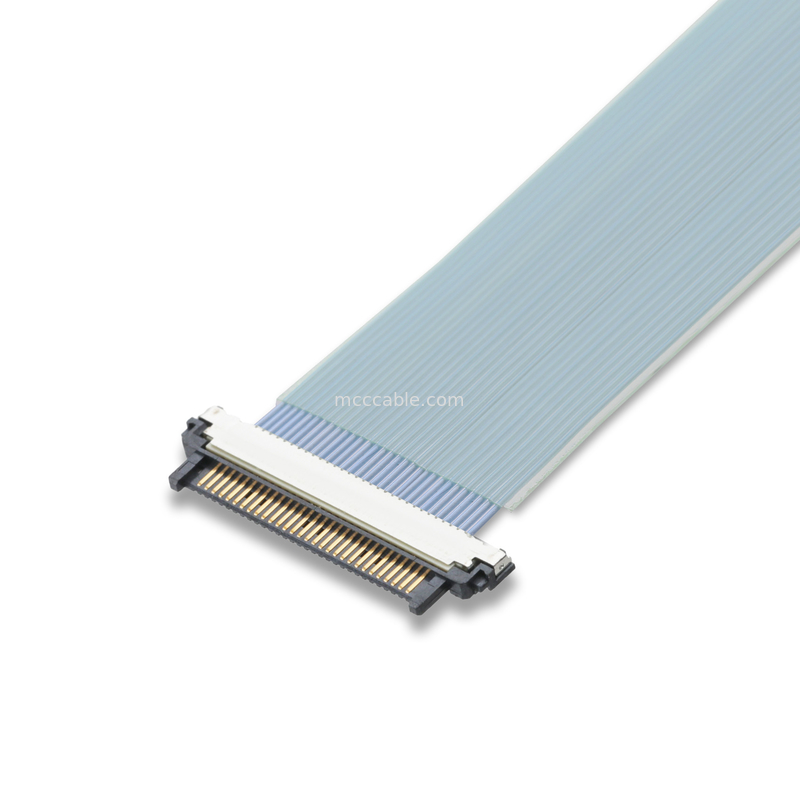

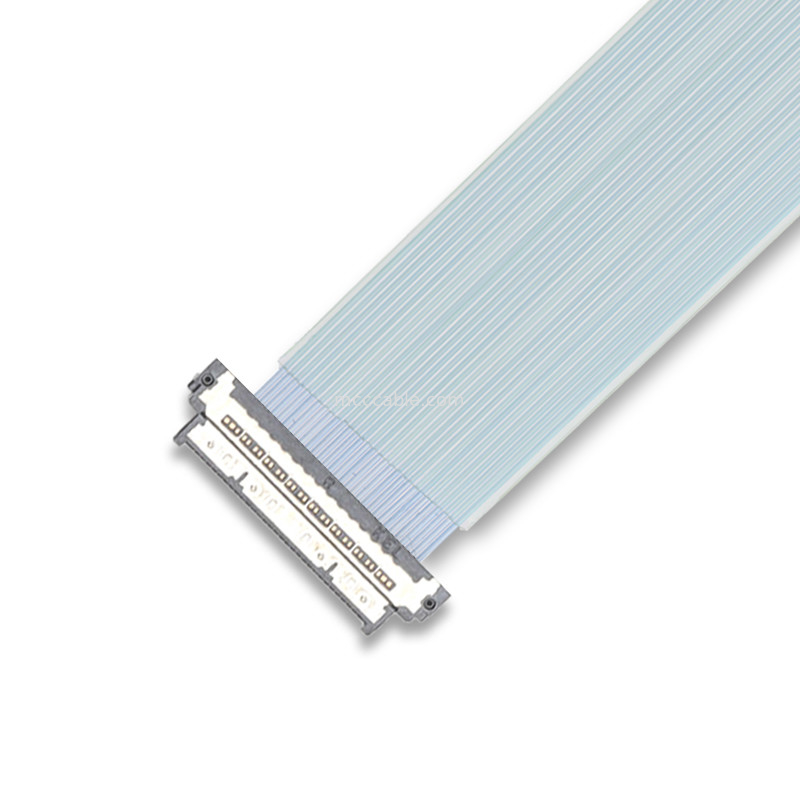

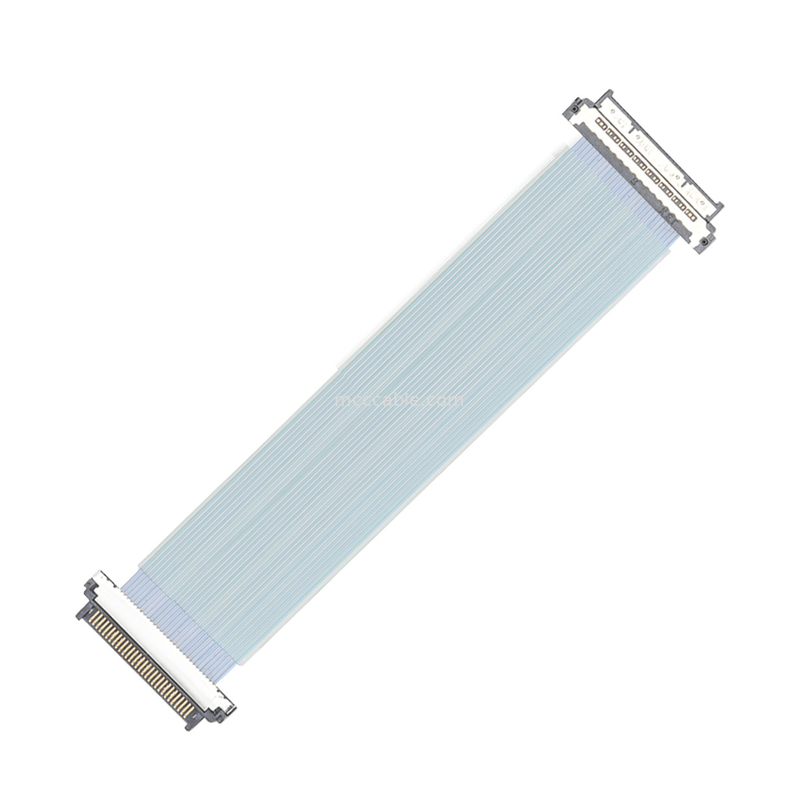

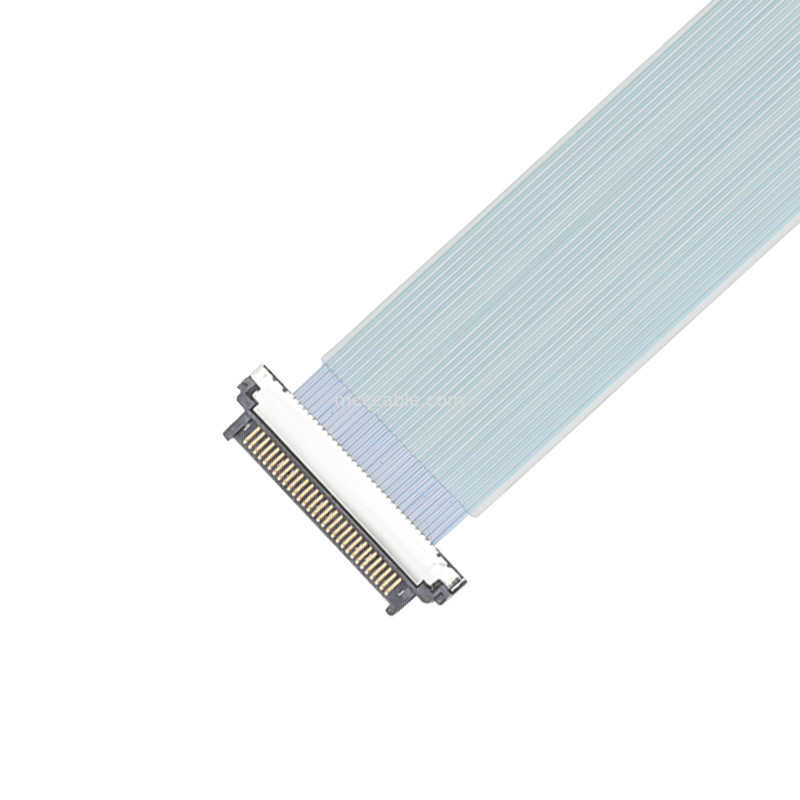

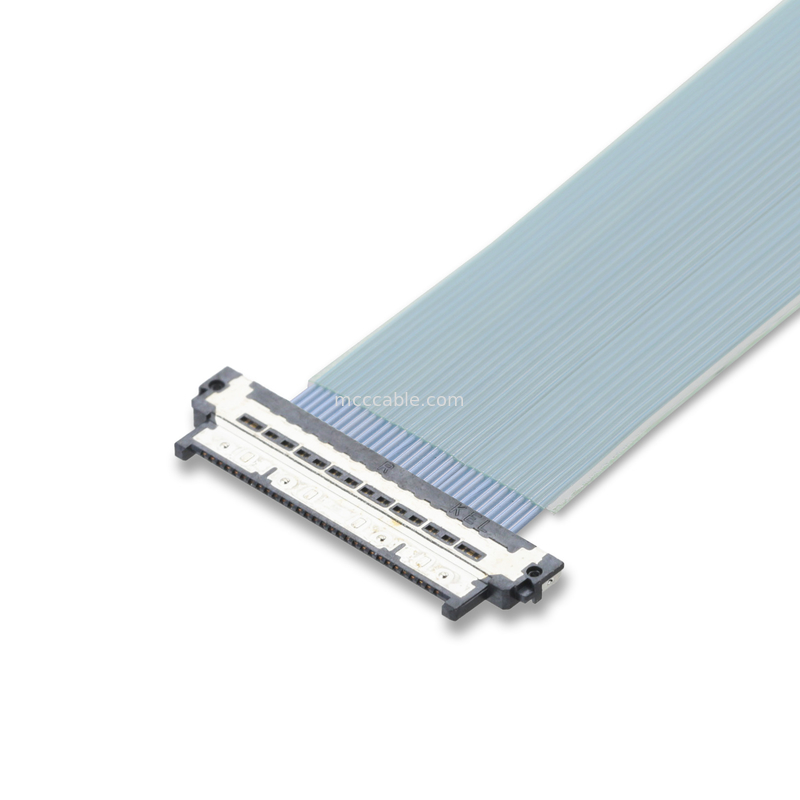

USL20-30SS-100-B kablosu:
Bu serinin bağlantıları 0,4 mm'lik bir ara ve 1,0 mm'lik düşük bir montaj yüksekliğine sahiptir.
Bizim mevcut SSL Serisi ile karşılaştırıldığında konektörler için 0.5 mm pitch, ultra ince koaksiyel kablolar,
USL Serisi, bağlanmış hacim açısından yaklaşık %50 büyük bir azalmaya ulaştı ve böylece
Ağırlık azaltma ve cihaz minyatürleştirme konusunda büyük bir katkıda bulunur.
Bu ürünün kart tarafında dik açılı bir bağlantı ve kablo tarafında düz bir bağlantı vardır.
Ayrıca, 30 ve 40 temaslı varyasyonlar mevcuttur.
Mikro koaksiyel kablolar, eDP kablolar, LVDS kablolar, mikro koaksiyel kablolar,
Fine pitch Wire Harness üreticileri
Bir fabrika mı?
A:Evet, 17 yıldan fazla tasarım ve üretim deneyimimiz var!
S2: Sertifikası var mı?
A:Evet, IS09001, ISO14001, TS16949, ISO13485, UL CERIFIED var.
S3: Bizim uzmanlığımız nedir?
A:Uygulama üzerine ürünler tasarlayabiliriz.
OEM/ODM siparişlerini kabul ediyor musunuz?
A: Evet, OEM / ODM siparişlerini kabul ediyoruz. OEM siparişleri için, MOQ 100pcs. ODM siparişleri için, MOQ
Kalıp ücreti tasarımına göre alınır.
Bir siparişi tamamlamak ne kadar sürer?
A: Küçük siparişler ve stokta olan ürünler için hazırlık ve teslimat 3 günden daha az sürer.
Satış süresi müşterilerin tercihlerine bağlıdır. En kısa süresi 7 gün, en uzun süresi 1 ay.
Büyük sipariş için, her şeyi onaylamamız gerektiği gibi maddi hazırlık, üretim, bu pro
Sipariş miktarına göre 5 ila 21 iş günü sürecek, test 1 ila 3 iş günü,
Ve son olarak, 1 günlük paketleme, en hızlı 7 gün ve en uzun 25 gün nakliye olmadan.
Uzun süreli müşteriler olarak başka ne hizmet alabiliriz?
1Yeni ürün siparişle sunulacak, böylece pazarda potansiyel bir ürün olup olmadığını görebilirsiniz.
ve onu tanıtmak ve kendi bölgesinde ürünü yeniden satma hakkına sahip olacaksınız.
2Ek ücret indirimleri, daha az miktarda ürün satın alımında daha ucuz fiyatlar.
3Reklam resimleri için yardım sunabiliriz ve müşterilerin logosu ile resim yapabiliriz.
S7. Kablo için garanti ne kadar sürer ve eğer arızalı veya arızalı ise, faydalarınızı nasıl koruyabilirsiniz?
A: Tüm kablolarımız 12-36 aylık garanti ile satılır ve büyük miktarda sipariş için% 0.3 sunacağız
Eğer sipariş ederseniz, 100 adet alabilirsiniz.
Eğer arızalı 5pcs daha fazla, ve 0.1%'den az olursa, lütfen satış ve
resimler sunmak, ve biz yeni sipariş veya iade ile değiştirme yoluyla sorununu çözmek.
S8: Ücretsiz örnek siparişini kabul ediyor musunuz?
A: Evet, örnek siparişi desteklenir, bazı örnekler nakliye yükü hariç ücretsiz olarak sunulabilir.
Bizimle nasıl irtibata geçebilirsiniz?
sorgu ayrıntıları aşağıda gönderin, tıklatın "şimdi gönderin!" ücretsiz örnek ve en iyi fiyat bekliyoruz
Eğer web'imizde ürünü bulamıyorsanız, bize bir soru gönderebilirsiniz.
Aynı ürünü iyi miktarda ve iyi bir fiyatla bulacağız.
Sorgularınızı doğrudan bize gönderin.
